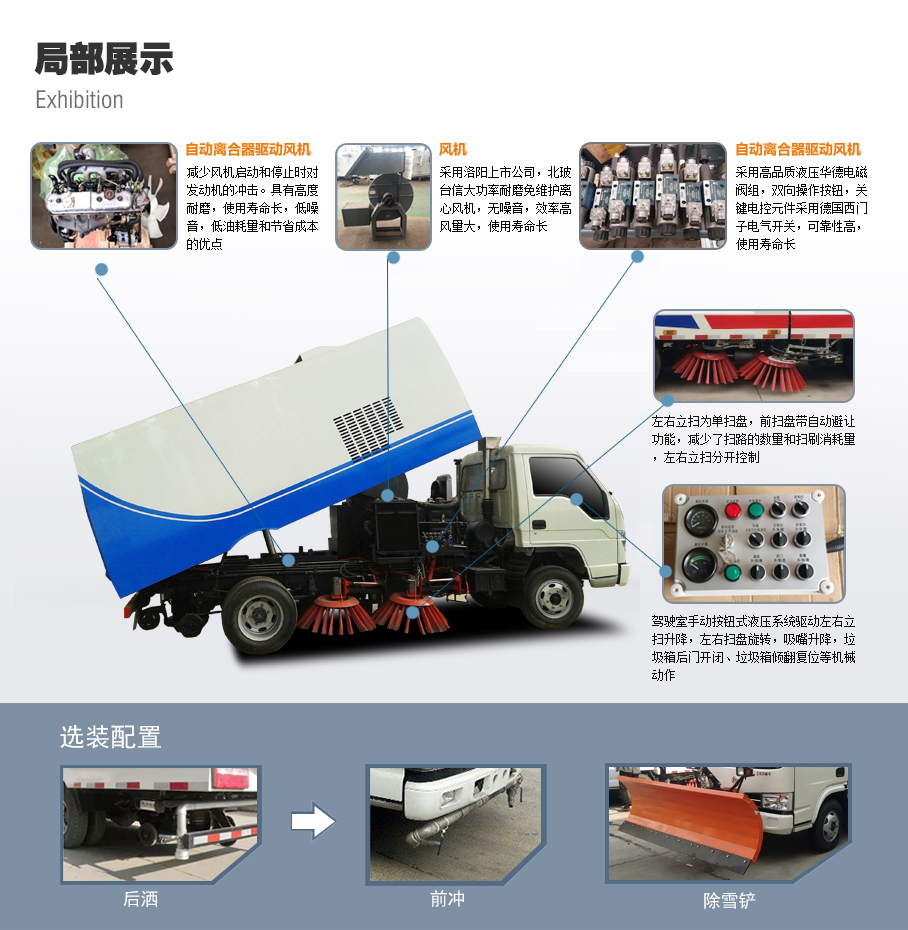

江铃扫路车功能介绍

1. 采用吸扫混合的方式收集垃圾,湿式除尘、电液控制,液压倾翻卸料的作业方式对路面进行清扫作业。

2. 采用副发动机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。

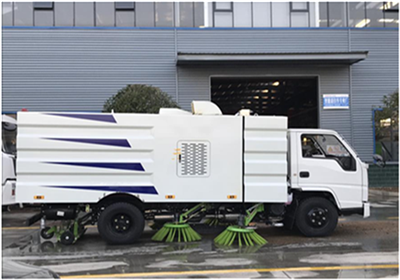

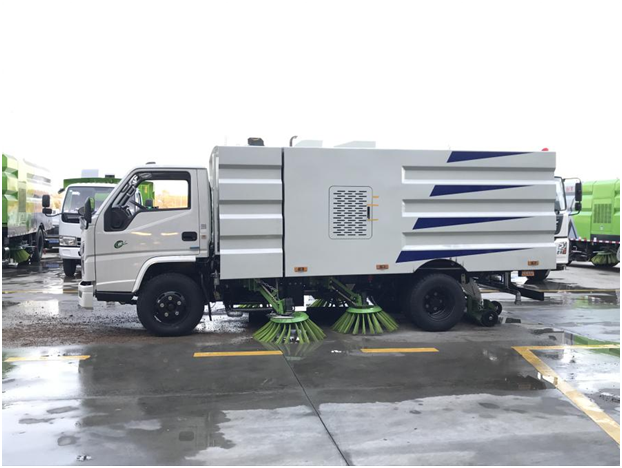

3. 采用“中置四扫盘+喷雾降尘装置+中心隔板+后置吸嘴”的结构布局,让清扫过程中砂石不在飞溅扬尘,此布局便于清扫装置与吸盘的调整与维护,转场作业时整车通过性好。

4. 副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载启动和停机时与风机的自动脱离,降低了对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。

5. 扫盘有遇障碍自动避让保护功能和自动复位功能,遇到障碍自动回缩,越过障碍自动回位。

6. 扫盘转速可根据各种不同的清扫工况来调整转速,能保证在各种污染状况下都有良好的清扫效果

7. 采用先进,高效的专用风机和可随路面自动找平的全浮动式吸嘴,清扫效果好,使用寿命长。

江铃3360扫路车技术参数

1、参数配置

整车型号

CLW5070TSLJ6


二类底盘型号

JX1071TG26


轴距

3360mm


前/后悬

1075/1755   mm


发动机型号

底盘发动机

JX4D30D6H


副发动机

江西五十铃JX493-G3


发动机马力

底盘发动机

115马力


副发动机

87马力


最大爬坡角

30%


排放

GB3847-2005,GB17691-2018国Ⅵ


加速行驶车外噪声

≤84dB(A),满足噪声二阶段要求


最高车速

80 km/h


接近角

20°


离去角

13°


质量参数

整备质量

4960kg


最大总质量

7300kg


尺寸参数

外形尺寸(长×宽×高)

6190×1990×2590mm


最小离地高度

240mm


吸扫作业

清扫效率

≥95%


最大吸入粒度

120mm


吸扫宽度

2.8-3.0 m


最大清扫能力

60000 m2/h


碟形盘刷外伸尺寸

≥400 mm



吸扫行驶速度

3-20km/h


罐体

水罐额定容量

1.5m3


垃圾箱

垃圾箱额定容量

4.0m3


卸料门开启角度

≥45°


液压系统

型式

开式、电气控制


主要元件

齿轮泵、液压马达、液压缸、电磁阀


系统压力

16MPa


液压油箱容量

60L


油温

60 ˚C


电气系统

型式

DC24V


电压

24V


蓄电池

24V(2只12V串联)


洒水系统

主要部件

电动隔膜泵、水滤器、喷嘴等


扫盘装置

型式

中置四个扫盘,液压马达驱动,右前可独立控制,具有避让回复功能。


扫盘直径

850mm


扫盘角度

前倾:4-6度      外倾:4-7度


吸盘

型式

单吸口,液压控制,弹簧悬浮。


吸口直径

200mm


江铃五十铃扫路车:

底盘配置:采用江铃五十铃底盘,江铃115马力国六发动机,5档变速箱,轴距3360mm,ABS,方向助力,原厂空调,7.00R16LT14PR轮胎,前翻驾驶室。



上装技术配置:整体容积1.5方水/4方尘 ,中置4扫盘,后置吸盘。1.江铃87马力副发动机副发动机(一年质保) 2.力沃液压摆线马达 3.西门子控制开关 4.海德瑞沃电磁阀组   5.碳钢水箱 6.不锈钢垃圾箱 7.刷臂转动使用工程隔套免打黄油  8.伟业免维护离心风机 ;分离式自动离合气,新西山电子隔膜水泵尾部LED箭头灯,手动泵应急系统。可选加装洒水功能,雪铲,雪滚等。
